Hej där! Som leverantör av WR42 Waveguide Isolators har jag fått en massa frågor den senaste tiden om huruvida dessa isolatorer kan användas i optiska - mikrovågshybridsystem. Så jag tänkte sätta mig ner och skriva den här bloggen för att dela med mig av mina tankar och insikter om saken.
Först och främst, låt oss snabbt gå igenom vad WR42 Waveguide Isolators är. Dessa isolatorer är en typ av icke-ömsesidig enhet som tillåter mikrovågssignaler att passera i en riktning samtidigt som de blockeras i motsatt riktning. De arbetar i Ka-bandet (26,5 - 40 GHz), vilket gör dem lämpliga för ett brett utbud av högfrekvensapplikationer.
Nu till optiska - mikrovågshybridsystem. Dessa system kombinerar optisk och mikrovågsteknik för att uppnå unika funktioner. Till exempel kan de användas i kommunikationssystem för att dra fördel av de optiska signalernas högbandbreddskapacitet och mikrovågssignalernas långa räckvidd och flexibilitet. I sådana system måste komponenterna väljas noggrant för att säkerställa sömlös integration och optimal prestanda.
Så, kan WR42 Waveguide Isolatorer användas i dessa hybridsystem? Svaret är lite mer komplext än ett enkelt ja eller nej.
Fördelar med att använda WR42 vågledarisolatorer i optiska - mikrovågshybridsystem
Signalskydd
En av de främsta fördelarna med att använda WR42 Waveguide Isolatorer är signalskydd. I ett optiskt - mikrovågshybridsystem kan det finnas oönskade reflektioner som kan försämra systemets prestanda. Dessa reflektioner kan komma från olika källor, såsom impedansfelmatchningar eller diskontinuiteter i vågledaren. En WR42 Waveguide Isolator kan förhindra dessa reflekterade signaler från att nå källan, vilket skyddar mikrovågskällan från skador och säkerställer stabil drift.
Frekvenskompatibilitet
Som nämnts tidigare fungerar WR42 Waveguide Isolators i Ka - bandet. Detta frekvensområde används ofta i moderna kommunikations- och radarsystem, som är vanliga tillämpningar av optiska - mikrovågshybridsystem. Isolatorernas frekvenskompatibilitet gör att de enkelt kan integreras i befintliga eller nya hybridsystem utan behov av större frekvensomvandlingskomponenter.
Hög effekthantering
WR42 Waveguide Isolatorer är designade för att hantera relativt höga effektnivåer. I optiska mikrovågshybridsystem, särskilt de som används i radar- eller högeffektkommunikationstillämpningar, är förmågan att hantera hög effekt avgörande. Isolatorerna kan förhindra strömläckage och säkerställa att systemet fungerar säkert och effektivt även vid höga effektnivåer.
Utmaningar med att använda WR42 Waveguide Isolatorer i optiska - mikrovågshybridsystem
Integrationskomplexitet
Att integrera WR42 Waveguide Isolatorer i ett optiskt mikrovågshybridsystem kan vara en utmaning. Dessa isolatorer är vanligtvis designade för mikrovågsapplikationer och optiska komponenter har olika fysiska och elektriska egenskaper. Till exempel används optiska fibrer för att överföra optiska signaler, medan vågledare används för mikrovågssignaler. Att ansluta dessa två olika typer av överföringsmedia kräver noggrann design och användning av lämpliga adaptrar. Du kan kolla in vårVågledare till koaxialadapter WR75 typvilket kan vara användbart i vissa integrationsscenarier.
Storlek och vikt
WR42 Waveguide Isolatorer kan vara relativt stora och tunga jämfört med vissa optiska komponenter. I applikationer där storlek och vikt är kritiska faktorer, såsom i flyg- eller bärbara enheter, kan storleken och vikten på isolatorerna vara en nackdel. Konstruktörer måste noga överväga den övergripande systemlayouten och se till att isolatorerna kan rymmas utan att lägga till överdriven bulk.
Kosta
Kostnaden för WR42 Waveguide Isolators kan vara ett problem, särskilt för storskaliga eller kostnadskänsliga projekt. Även om isolatorerna erbjuder viktig funktionalitet, måste kostnaden för att köpa och integrera dem i ett optiskt mikrovågshybridsystem vägas mot fördelarna.
Verkliga tillämpningar och fallstudier
I vissa radarsystem som använder optisk - mikrovågshybridteknologi har WR42 Waveguide Isolators använts framgångsrikt. Dessa system kräver högeffektsmikrovågssignaler för att upptäcka mål, och isolatorerna hjälper till att skydda mikrovågskällorna från reflekterade signaler. Genom att förhindra dessa reflektioner kan radarsystemet fungera mer exakt och tillförlitligt.

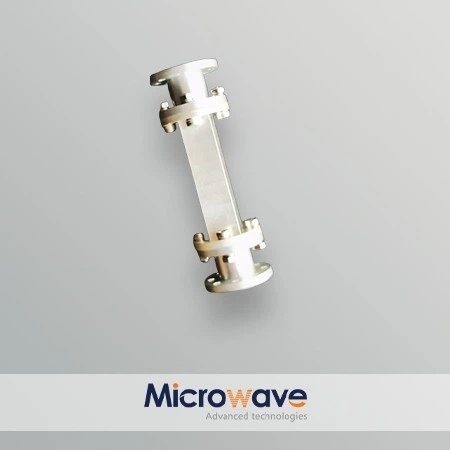

Ett annat exempel är i satellitkommunikationssystem. Dessa system använder ofta optisk - mikrovågshybridteknik för att överföra och ta emot data över långa avstånd. WR42 Waveguide Isolators kan användas för att säkerställa att mikrovågssignalerna som sänds från satelliten är stabila och fria från störningar. Du kan lära dig mer om relaterade komponenter somBand isolatorochKa Band Circulatorsom också kan spela viktiga roller i sådana system.
Slutsats
Sammanfattningsvis kan WR42 Waveguide Isolators användas i optiska - mikrovågshybridsystem, men det är inte ett enkelt beslut. Fördelarna med signalskydd, frekvenskompatibilitet och hög effekthantering gör dem till ett hållbart alternativ i många fall. Men utmaningarna med integrationskomplexitet, storlek och vikt och kostnad måste övervägas noggrant.
Om du arbetar med ett optiskt - mikrovågshybridsystem och funderar på att använda WR42 Waveguide Isolators, diskuterar jag mer än gärna dina specifika krav. Oavsett om du behöver hjälp med integration, vill veta mer om våra produkter eller bara letar efter några allmänna råd, tveka inte att höra av dig. Vi kan arbeta tillsammans för att hitta den bästa lösningen för ditt projekt.
Referenser
- Pozar, DM (2011). Mikrovågsteknik. Wiley.
- Senior, JM, & Jamro, MY (2009). Optisk fiberkommunikation: principer och praxis. Pearson.
