Inom ramen för satellitkommunikation och höga frekvensapplikationer har KA -bandet framkommit som ett viktigt frekvensområde, vilket erbjuder höga data - hastighetsöverföringsfunktioner. Som en framträdande leverantör av KA -bandantennmatningshorn, frågas jag ofta om kopplingen mellan flera KA -bandantennfoderhorn. I det här blogginlägget kommer jag att fördjupa konceptet med koppling, dess betydelse och hur det påverkar prestandan för KA -bandantennmatningshornsystem.
Förstå KA Band Antenna Feed Horns
Innan vi utforskar kopplingsfenomenet, låt oss kort förstå vad KA -bandantennfoderhorn är. KA -bandet fungerar vanligtvis inom frekvensområdet 26,5 till 40 GHz. Antennfoderhorn är avgörande komponenter i satellitkommunikationssystem och fungerar som gränssnittet mellan vågledaren och reflektorantennen. De är utformade för att effektivt överföra elektromagnetisk energi från vågledaren till reflektorn och vice versa.
VårKa band foderhornProdukter är konstruerade med precision för att uppfylla de stränga kraven i moderna satellitkommunikationssystem. Dessa foderhorn är optimerade för låg förlust, hög förstärkning och utmärkta strålningsmönster, vilket säkerställer pålitlig och effektiv signalöverföring.
Vad är koppling?
Koppling i samband med flera KA -bandantennfoderhorn hänvisar till interaktionen mellan de elektromagnetiska fälten i angränsande foderhorn. När flera foderhorn placeras i närheten kan deras elektromagnetiska fält störa varandra, vilket leder till energiöverföring mellan hornen. Denna interaktion kan ha både positiva och negativa effekter på antennsystemets totala prestanda.
Det finns två huvudtyper av koppling: elektrisk koppling och magnetisk koppling. Elektrisk koppling sker på grund av interaktionen mellan de elektriska fälten i angränsande foderhorn, medan magnetkoppling orsakas av interaktionen mellan deras magnetfält. Kopplingsgraden beror på flera faktorer, inklusive avståndet mellan foderhornen, deras orientering och driftsfrekvensen.
Faktorer som påverkar kopplingen
- Avstånd mellan foderhornen: Avståndet mellan angränsande foderhorn är en av de mest kritiska faktorerna som påverkar kopplingen. När avståndet minskar ökar kopplingen mellan foderhornen. Detta beror på att de elektromagnetiska fälten i hornen överlappar varandra när de är närmare varandra. I praktiska tillämpningar är avståndet mellan foderhorn noggrant optimerat för att balansera behovet av hög förpackningstäthet (för att minska storleken på antennsystemet) och önskan att minimera kopplingen.
- Foderhornsorientering: Orienteringen av foderhornen spelar också en avgörande roll för att bestämma kopplingen. Om matningshornen är orienterade på ett sådant sätt att deras elektriska och magnetiska fält är parallella eller anti - parallella kommer kopplingen att bli starkare. Å andra sidan, om hornen är orienterade i en vinkel mot varandra, kan kopplingen minskas. Till exempel, i ett fasformat - array -antennsystem, kontrolleras orienteringen av foderhornen noggrant för att uppnå det önskade strålningsmönstret och minimera kopplingen.
- Driftsfrekvens: Driftsfrekvensen påverkar våglängden för de elektromagnetiska vågorna, vilket i sin tur påverkar kopplingen mellan foderhornen. Vid högre frekvenser i KA -bandet är våglängden kortare och matningshornen måste placeras närmare varandra för att uppnå en given förpackningstäthet. Detta ökar emellertid också sannolikheten för koppling. Därför måste utformningen av KA -bandantennmatningshornsystem ta hänsyn till frekvensen - beroende karaktär av kopplingen.
Effekter av koppling på antennprestanda
- Strålningsmönsterförvrängning: Koppling mellan flera foderhorn kan orsaka snedvridning i strålmönstret för antennsystemet. Störningen mellan de elektromagnetiska fälten i angränsande horn kan leda till bildning av sido -lober och noll i strålningsmönstret, vilket kan minska antennens direktiv och förstärkning. Detta kan ha en betydande inverkan på kommunikationssystemets prestanda, eftersom det kan leda till signalförlust och störningar.
- Kraftöverföring och effektivitet: Koppling kan också påverka kraftöverföringen mellan matningshornen och reflektorantennen. När det finns en betydande koppling mellan foderhornen kan en del av energin avsedda för ett horn överföras till angränsande horn, vilket resulterar i kraftförlust. Detta kan minska antennsystemets totala effektivitet och öka strömförbrukningen.
- Cross - Talk: Cross - Talk är en annan konsekvens av kopplingen mellan flera foderhorn. Cross - Talk hänvisar till oönskad överföring av signaler mellan olika kanaler eller portar i antennsystemet. I ett multi -kanalkommunikationssystem kan CROSS -samtal leda till störningar och nedbrytning av signalkvaliteten.
Mitigerande koppling i KA -bandantennmatningshornsystem
För att mildra de negativa effekterna av koppling i KA -bandantennmatningssystem kan flera tekniker användas:
- Fysisk åtskillnad: Att öka det fysiska avståndet mellan angränsande foderhorn är det enklaste sättet att minska kopplingen. Detta tillvägagångssätt kanske emellertid inte är praktiskt i applikationer där hög förpackningstäthet krävs. I sådana fall måste andra tekniker användas i kombination med fysisk separering.
- Skärmning: Skärmning kan användas för att minska kopplingen mellan foderhornen. Metalliska sköldar kan placeras mellan angränsande horn för att blockera de elektromagnetiska fälten och förhindra deras interaktion. Skärmning kan emellertid också lägga till vikt och komplexitet till antennsystemet, och det kan behöva utformas noggrant för att undvika att införa ytterligare förluster.
- Optimerad design: Utformningen av själva foderhornen kan optimeras för att minska kopplingen. Till exempel kan formen och dimensionerna på foderhornen justeras för att minimera överlappningen av deras elektromagnetiska fält. Dessutom kan användningen av impedans - matchningstekniker hjälpa till att minska reflektionen av energi mellan foderhornen och vågledaren, vilket också kan minska kopplingen.
Tillämpningar av flera KA -bandantennfoderhorn
Trots de utmaningar som kopplingen ställer används flera KA -bandantennmatningshorn i olika applikationer, inklusive:
- Satellitkommunikation: I satellitkommunikationssystem används flera foderhorn för att uppnå hög- och multi -strålstrålningsmönster. Dessa system kräver hög förpackningstäthet av foderhorn för att täcka ett stort område på jordens yta. Kopplingen mellan foderhorn måste dock hanteras noggrant för att säkerställa tillförlitlig kommunikation.
- Radarsystem: Radarsystem använder också flera KA -bandantennfoderhorn för att uppnå högupplösta avbildning och måldetektering. Kopplingshantering är avgörande i radarsystem för att säkerställa korrekt mätning av målets position och hastighet.
- Trådlös kommunikation: I trådlösa kommunikationssystem kan flera foderhorn användas för att öka nätverkets kapacitet och täckning. Genom att använda flera strålar kan systemet tjäna flera användare samtidigt, vilket kan förbättra kommunikationsnätverkets totala prestanda.
Vår produktportfölj och lösningar

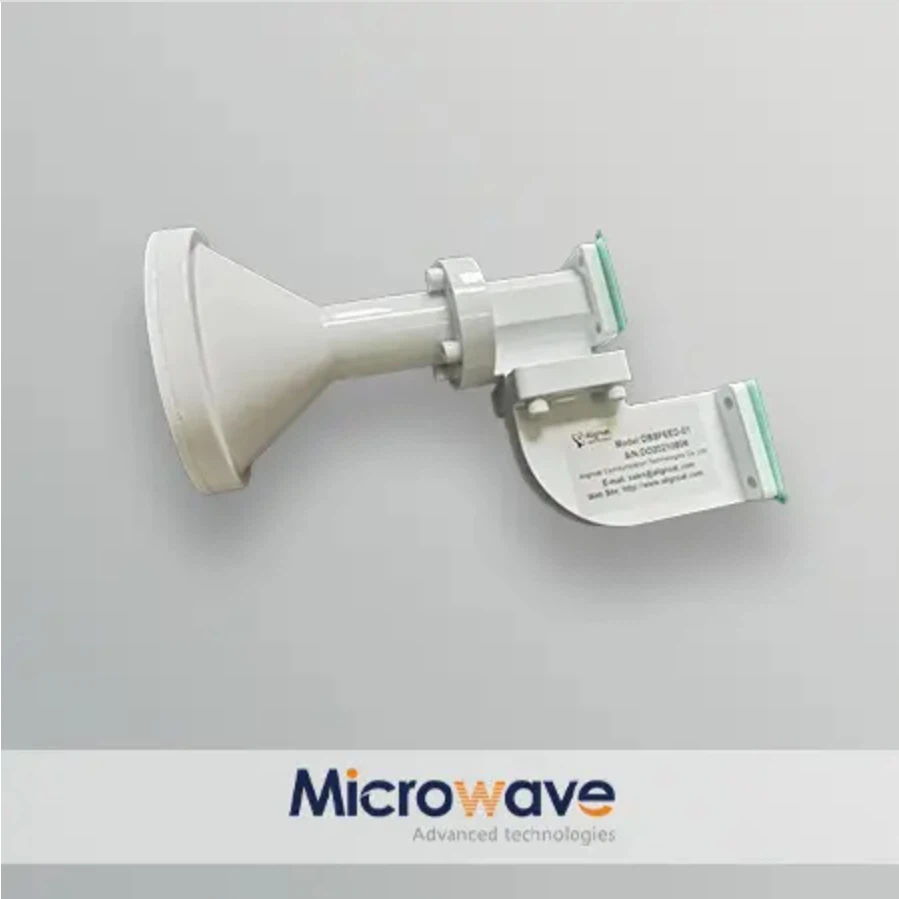

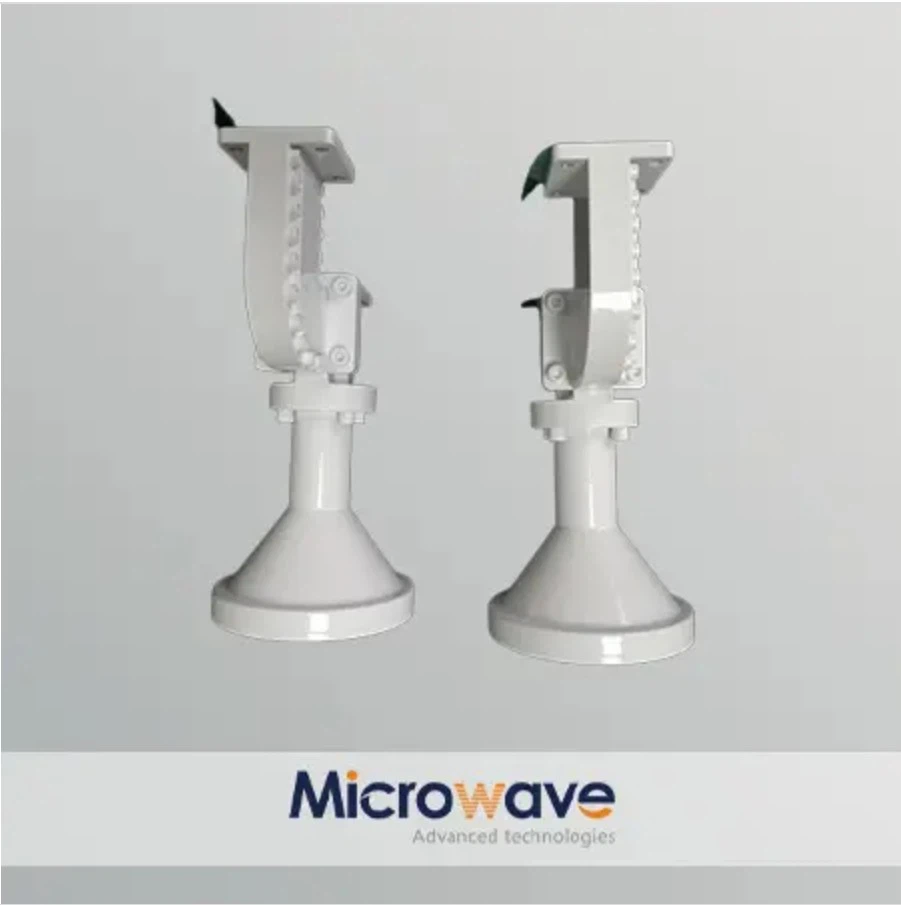

Som en ledande leverantör av KA Band Antenna Feed Horns erbjuder vi ett brett utbud av produkter och lösningar för att tillgodose våra kunders olika behov. VårDBS Band Feed HornsochDBS -bandantennmatningssystemär utformade med avancerad kopplingstekniker för att säkerställa optimal prestanda i olika applikationer.
Vi arbetar nära med våra kunder för att förstå deras specifika krav och tillhandahålla anpassade lösningar. Vårt team av experter har lång erfarenhet av design och utveckling av KA Band Antenna Feed Horn Systems, och vi är engagerade i att leverera produkter av hög kvalitet och utmärkt kundservice.
Slutsats
Kopplingen mellan flera KA -bandantennmatningshorn är ett komplext fenomen som kan ha en betydande inverkan på antennsystemens prestanda. Medan kopplingen kan leda till strålningsmönsterförvrängning, kraftförlust och korsning, kan det mildras genom noggrann design och användning av lämpliga tekniker. Som leverantör av KA Band Antenna Feed Horns är vi dedikerade till att förse våra kunder med innovativa lösningar som hanterar utmaningarna med koppling och säkerställer tillförlitlig och effektiv drift av deras kommunikationssystem.
Om du är intresserad av våra KA -band Antenna Feed Horn -produkter eller behöver mer information om kopplingstekniker för koppling av minskning, vänligen kontakta oss. Vi ser fram emot att diskutera dina krav och arbeta med dig för att utveckla de bästa lämpade lösningarna för dina applikationer.
Referenser
- Balanis, CA (2016). Antennteori: Analys och design. Wiley.
- Pozar, DM (2012). Mikrovågsteknik. Wiley.
- Tsandoulas, C. (2009). Handbook of Antenna Technologies. Springer.
