Övertonsförvrängning är en avgörande faktor inom området för antenndiplexer, och som en dedikerad leverantör av antenndiplexer anser vi att det är viktigt att belysa detta ämne. I den här bloggen kommer vi att utforska vad harmonisk distorsion i en antenndiplexer är, dess orsaker, effekter och hur vi, som en professionell leverantör, tar itu med detta problem för att tillhandahålla produkter av hög kvalitet.
Vad är harmonisk distorsion?
Inom elektrotekniken hänvisar harmonisk distorsion till närvaron av övertoner i en signal. När en sinusformad signal är ingången till ett linjärt system, är utgången också en sinusformad signal med samma frekvens. I ett icke-linjärt system kommer emellertid utsignalen att innehålla inte bara den ursprungliga frekvensen (grundfrekvensen) utan även frekvenser som är heltalsmultiplar av grundfrekvensen. Dessa heltal - flera frekvenser kallas övertoner.
För en antenndiplexer, som är en enhet som tillåter två olika frekvensband att dela en gemensam antenn, kan harmonisk distorsion uppstå i både sändnings- och mottagningsvägarna. Tänk på en diplexer utformad för att separera ett lägre frekvensband (till exempel ett cellulärt kommunikationsband) och ett högre frekvensband (säg ett Wi-Fi-band). Om diplexern är icke-linjär kan de sända signalerna i varje band generera övertoner som kan störa andra frekvensband, antingen inom samma system eller i närliggande kommunikationssystem.
Orsaker till harmonisk distorsion i antenndiplexorer
Flera faktorer kan bidra till harmonisk distorsion i antenndiplexorer. En av de primära orsakerna är icke-linjäriteten hos de passiva komponenterna som används i diplexern. Kondensatorer och induktorer, även om de allmänt anses vara linjära komponenter, kan uppvisa icke-linjärt beteende under vissa förhållanden. Till exempel, när spänningen över en kondensator är mycket hög, kan det dielektriska materialet uppleva icke-linjär polarisering, vilket leder till generering av övertoner.
En annan betydande orsak är olinjäriteten hos halvledarenheterna i diplexern. Om diplexern inkluderar aktiva komponenter såsom förstärkare eller blandare, kan dessa halvledarenheter införa icke-linjäritet. Transistorerna i en förstärkare har till exempel en icke-linjär överföringskarakteristik. När en insignal med stor amplitud appliceras, kommer utsignalen att förvrängas och övertoner genereras.
Tillverkningsprocessen kan också spela en roll. Ofullkomligheter i tillverkningen av diplexern, såsom variationer i dimensionerna på kretskortets (PCB) spår eller inriktningen av komponenterna, kan leda till icke-linjära elektriska egenskaper och därmed harmonisk distorsion.
Effekter av harmonisk distorsion
Harmonisk distorsion i en antenndiplexer kan ha flera negativa effekter på ett kommunikationssystem. För det första kan det orsaka störningar. Övertonerna som genereras av diplexern kan falla in i frekvensbanden hos andra kommunikationssystem, vilket stör den normala driften av dessa system. Till exempel, i ett flerbands trådlöst kommunikationssystem, kan övertonerna hos en sändningssignal i ett band störa mottagningssignalerna i ett annat band, vilket leder till en ökning av bitfelsfrekvensen och en minskning av den totala kommunikationskvaliteten.
För det andra kan harmonisk distorsion minska effektiviteten hos kommunikationssystemet. Effekten som används för att generera övertonerna är bortkastad energi. Eftersom övertonerna inte är en del av den användbara signalen måste systemet förbruka mer ström än nödvändigt för att uppnå önskad signalstyrka. Detta ökar inte bara energiförbrukningen utan kan också leda till överhettning av komponenterna, vilket minskar deras livslängd.
Hur vi hanterar harmonisk distorsion som leverantör
Som professionell leverantör av antenndiplexer vidtar vi flera åtgärder för att minimera harmonisk distorsion i våra produkter.
Komponentval
Vi väljer noggrant ut högkvalitativa komponenter med låga icke-linjäritetsegenskaper. För passiva komponenter som kondensatorer och induktorer väljer vi de från välrenommerade tillverkare som har strikta kvalitetskontrollprocesser. Vårt team av ingenjörer genomför grundliga tester på dessa komponenter för att säkerställa att deras icke-linjära beteende är inom acceptabla gränser.
När det kommer till aktiva komponenter väljer vi halvledarenheter med utmärkt linearitetsprestanda. Vi har ett nära samarbete med halvledarleverantörer för att få komponenter som är speciellt designade för applikationer med låg distorsion.
Designoptimering
Vårt designteam använder avancerad elektromagnetisk simuleringsprogramvara för att modellera och optimera designen av antenndiplexer. Genom att exakt förutsäga diplexerns elektriska beteende kan vi identifiera potentiella källor till harmonisk distorsion och vidta korrigerande åtgärder under designfasen.
Till exempel kan vi justera layouten på kretskortet för att minimera kopplingen mellan olika komponenter och minska chanserna för icke-linjära interaktioner. Vi optimerar också kretstopologin för att säkerställa att signalerna bearbetas på ett så linjärt sätt som möjligt.
Tillverkningskvalitetskontroll
Vi har ett strikt kvalitetskontrollsystem på plats under tillverkningsprocessen. Vi använder avancerad tillverkningsteknik för att säkerställa noggrannheten i komponentplaceringen och konsistensen av PCB-dimensionerna. Varje diplexer genomgår rigorösa tester innan den lämnar vår fabrik. Vi mäter de harmoniska distorsionsnivåerna med hjälp av specialiserad testutrustning och jämför resultaten med våra strikta kvalitetsstandarder. Endast diplexer som uppfyller dessa standarder skickas till våra kunder.
Vårt produktutbud

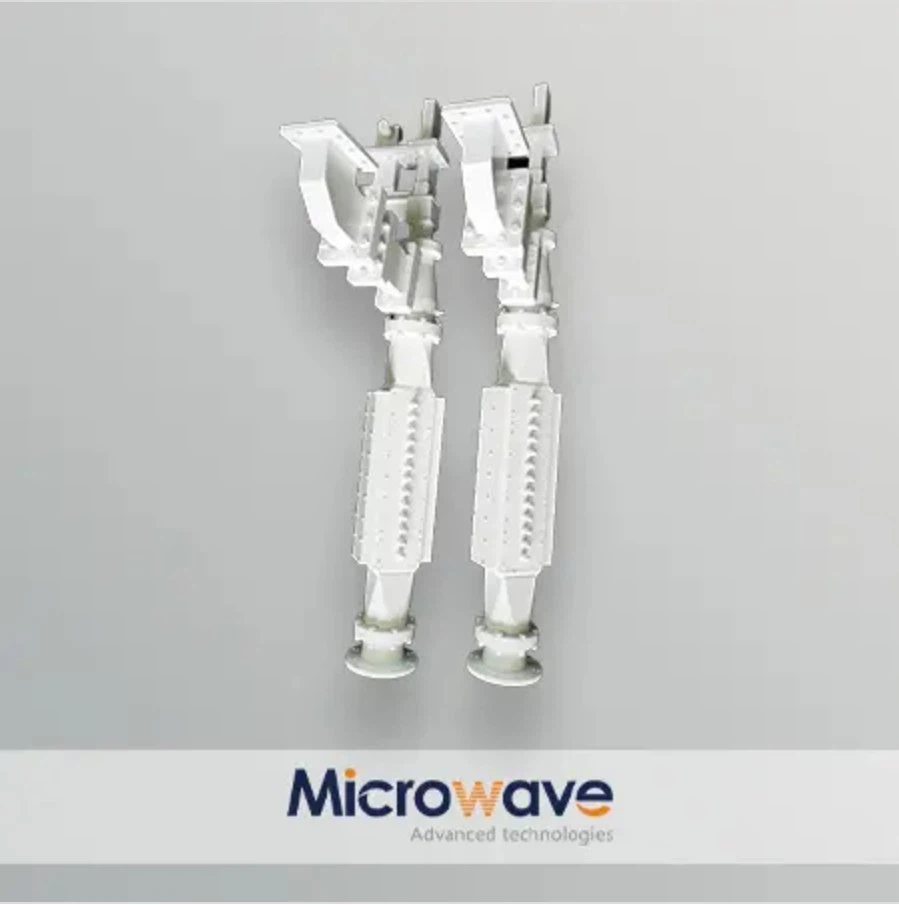

Vi erbjuder ett brett utbud av högkvalitativa antenndiplexer, inklusiveKu Band 2 Port Diplexer med speciell frekvens, denDBS Band 4 Port TXRX linjär polarisationsdiplexer, ochExtended C Band 2 Port Diplexer. Dessa produkter är designade med låg harmonisk distorsion i åtanke, vilket säkerställer tillförlitlig och effektiv prestanda i olika kommunikationssystem.
Kontakta oss för upphandling
Om du är på marknaden för högkvalitativa antenndiplexer med låg övertonsförvrängning, inbjuder vi dig att kontakta oss för upphandlingsdiskussioner. Vårt team av experter är redo att hjälpa dig att välja rätt diplexer för din specifika applikation och ge dig detaljerad teknisk support.
Referenser
- Haykin, S. (1983). Kommunikationssystem. Wiley.
- Pozar, DM (2012). Mikrovågsteknik. Wiley.
- Sedra, AS, & Smith, KC (2014). Mikroelektroniska kretsar. Oxford University Press.
